一、產品標準
GB14049-93
二、用途

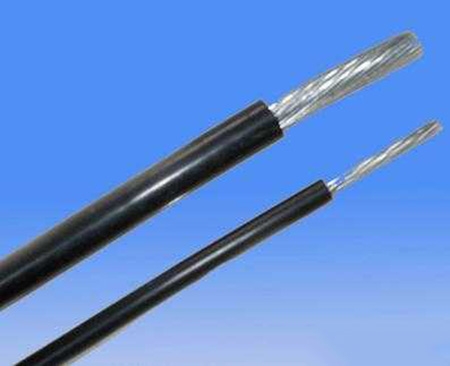

本產品適用于交流額定電壓U(Um)為35(42)kV的架空電力傳輸線路。
三、使用特性
1、額定電壓為35kV;
2、電纜敷設溫度應不低于-20℃。
3、短路時(≤5s)導體的溫度：XLPE絕緣 250℃。
4、電纜導體的長期允許工作溫度為
a.有承載結構電纜：XLPE絕緣為90℃;
b.無承載結構電纜：GB還未規定，鑒于實際情況不應超過“a”規定值。
5、電纜可用于單相接地故障時間每次不大于1min的系統，亦可用于長每次不超過8h，年累計不超過125h。
6、電纜的允許彎曲半徑應不小于
a.單芯電纜為20(D+d)±5%mm，TR結構為20Dmm;b.多芯電纜為15(D+d)±5%mm。

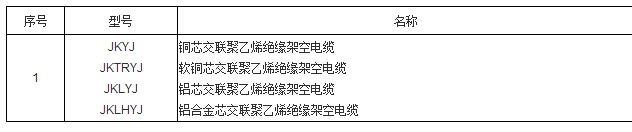

四、型號和名稱
五、規格
注：(1)“TR”結構為10-120mm2
六、技術特性
1、35kV必須為化學之干法交聯。
2、成品電纜，在室溫下，浸于水中不少于1h，施加80-500V直流電壓穩定時間1-5min，其絕緣電阻值為：35kV應不小于4100MΩ.km。
3、交流耐壓試驗在室溫下將電纜浸于水中1h后按下表規定施加電壓，1分鐘電纜不擊穿。
